單向高清機頂盒（帶18db AGC小光收）
1、我公司的THS-9100M數字電視機頂盒設計采用完全符合DVB-C標準,機頂盒具有國家3C認證,ISO9001質量體系認證，國家能效認證。符合國家廣播電影電視總局發布的《關于我國現階段有線電視綜合業務用戶終端體制的意見》及《數字 IRD 暫行技術規范》的相關建議要求。
2、THS-9100型系統產品符合有關家用電器的國家及行業標準，如：《信息技術機頂盒（包括電氣事務機頂盒）的安全》、《電網電源供電的家用和類似一般用途的電子及有關機頂盒的安全要求》、《聲音和電視廣播接收器及有關機頂盒無線電干擾特性限值和測量方法》、《信息技術機頂盒的無線電干擾極限值和測量方法》、《專用數字電視接收器通用規范》、《專用數字電視接收器測量方法》、《電工電子產品基本環境試驗規程總則》等。
3、機頂盒通過了中國強制性產品認證即3C（China Compulsory Certification）認證及國家能效標示認證。
4、同輝電子機頂盒產品從設計、電子元器件采購、主板貼片加工到整機裝配、老化、軟件升級等生產全過程都進行了嚴格的質量控制，出廠前經嚴格測試和檢查，確保產品指標符合要求，產品能長期穩定、可靠的運行。
5、產品受電電源電路采用寬電壓防雷電設計，產品穩定性大大提高，用戶配置電源及維修也更方便。
6、產品遙控器采用不銹鋼鍋?zhàn)衅O(shè)計，防水防摔，手感好，使用壽命長。
7、產品具有多款外觀設計供用戶選擇,有鐵盒、塑料盒，內置與外置電源設計等多種款式產品。
1.THS-9100M單向高清機頂盒（帶18db AGC小光收）機頂盒概述

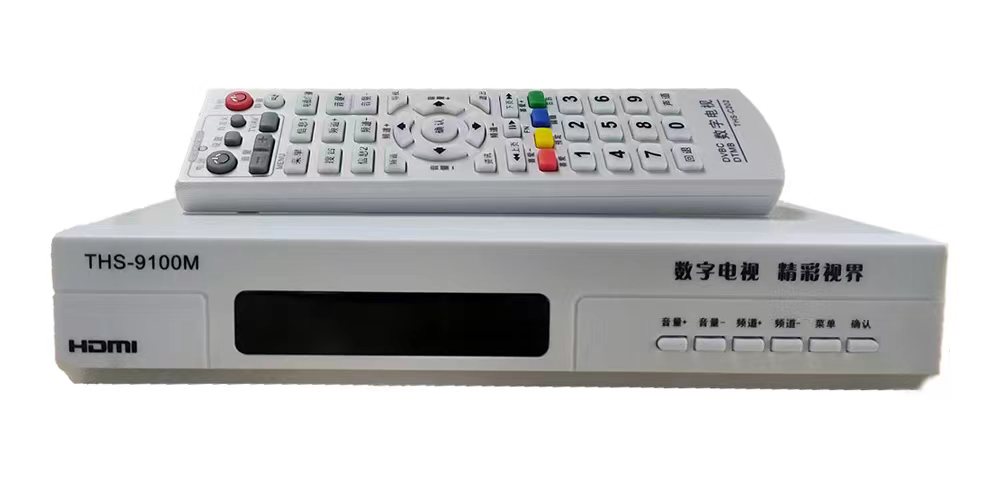

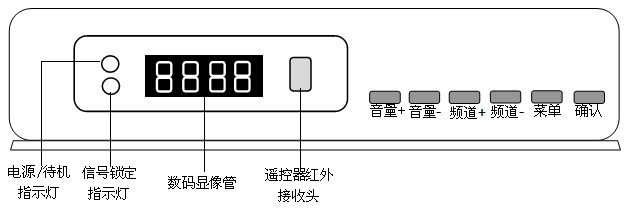

1)前面板（圖片僅供參考，請以實物為主）

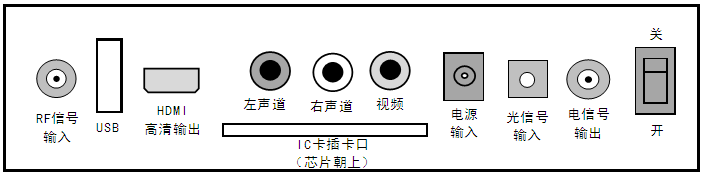

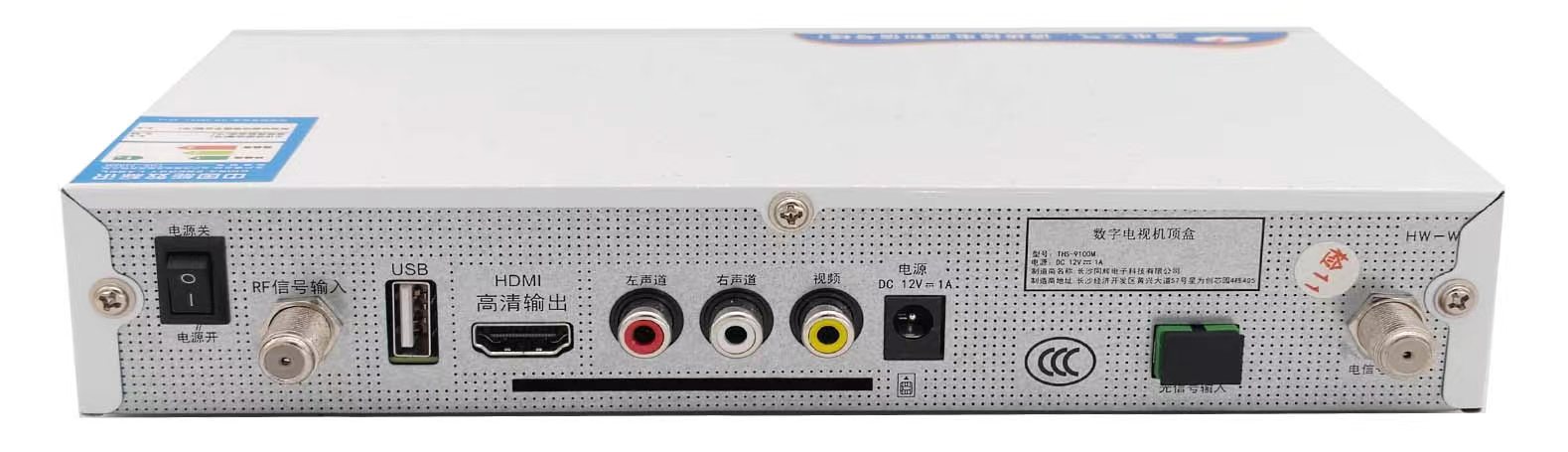

2)后背板（圖片僅供參考，請以實物為主）

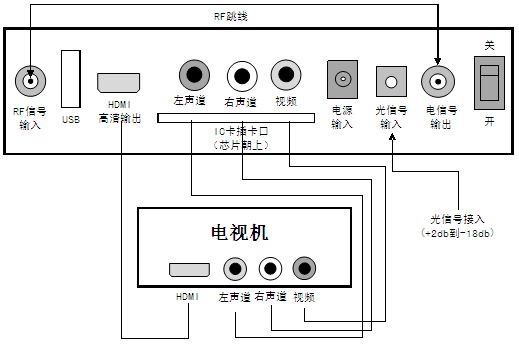

3) 安裝連接圖
光信號接入 請按下圖進行機頂盒與電視連線
2. 單向高清機頂盒（帶18db AGC小光收）硬件平臺技術參數
1 | CPU處理器 | 雙 CPU 架構 處理器,1200DMIPS 600MHZ |
2 | 主芯片 | M88CC6000 (瀾起) |
3 | 高頻頭調諧芯片 | M88TC6800-T |
4 | FISH | 8MB |
5 | SDRAM | 128MB DDR2(即1024M bits內存) |
6 | 射頻輸入接口 | 英制F型 |
7 | 視頻輸出接口 | 1路CVBS復合信號， RCA接口 |
8 | 音頻輸出接口 | 1組左、右聲道（立體聲）， RCA接口，600歐姆不平衡 |
9 | HDMI高清接口 | 1路，支持HDMI 1.4 |
10 | USB接口 | 1路USB 2.0接口 |
11 | 電源供電 | 電源適配器供電：5V/2A或12V/1A， |
12 | 顯示面板 | 3位LED數碼管，1電源指示燈，1信號鎖定燈，2按鍵 |
13 | 光信號輸入接口 | SC型- APC |
14 | 電信號輸出接口 | 公制F型 |
3、主要技術指標
1）、射頻輸入
項目 | 參 數 |
光信號輸入波長 | 1310nm或1550nm |
光信號輸入功率范圍 | -18dBm~+2dBm |
光反射損耗 | ≥45dB |
電信號輸出頻率 | 47-870MHz |
電信號輸出阻抗 | 75歐姆 |
電信號輸出電平 | ≥60dBuV |
射頻輸入頻率 | 47-870MHz |
輸入電阻 | 75歐姆 |
最小輸入電平 | UHF ≤25dBuV （模式7） |
VHF ≤24dBuV （模式7） | |
最大輸入電平 | ≥82dBuV |
物理頻道帶寬 | 8MHz |
高斯C/N門限 | 15.2dB （模式7） |
萊斯C/N門限 | 16.1dB （模式7） |
瑞利C/N門限 | 20.1dB （模式7） |
回波延時30uS | 23 dB （模式7） |
頻率捕捉范圍 | ±150kHz |
輸入反射損耗 | ≥8dB（在射頻調諧器當前調諧頻道進行測試） |
解調方式 | 自適應16，32，64，256 QAM（基本要求） |
符號率 | 3.6-6.952Mbaud（64QAM） |
2）、視頻輸出
項目 | 參 數 |
視頻輸出幅度 | 683.4 mVp-p |
視頻同步幅度 | 288.1 mVp-p |
視頻幅頻特性 | -0.16 dB (≤4.8MHZ以內） |
-0.34dB (4.8~5MHZ） | |
-1.08 dB (≥5.5MHz) | |
視頻信噪比（加權） | 66.3dB |
微分增益 | 2.1% p-p |
微分相位 | 1.7度p-p |
亮度 非線性 | 2.2% |
色度/亮度增益差 | 0.1% |
色度/亮度時延差 | 5.8ns |
K系數 | 1.9% |
3）、音頻輸出
項目 | 參 數 |
音頻輸出電平 | -0.8 dB |
音頻失真度 | 0.13 % |
音頻幅頻特性 | 0.27dB |
音頻信噪比（無權重） | 76dB |
音頻左右聲道串?dāng)_ | -77.5dB |
音頻左右聲道相位差 | 0.21度 |
音頻左右聲道電平差 | 0.1dB |
4）、信號解碼要求
信道編碼 | RS編碼 | RS ( 204，188 ) |
卷積交織深度 | I = 12 | |
升余弦平方根濾波滾降系數 | 0.15 | |
視頻解碼器 | 完全兼容DVB，支持：MPEG-2 MP@ML/HL H.264 BP (with no ASO/FMO), MP& HP@ L3/L4.1 AVS Jizhun profile @ L6.0/ L4.0 AVS Broadcast profile @ L6.0/ L4.0 MPEG-4 SP Profile, Advanced Simple Profile @ Level 5 without GMC/Data Partitioning/Reversible VLC VC1 SP@ML, MP@HL, AP@L0~3 H.263 baseline profile JPEG decoder engine | |
音頻解碼器 | 支持MPEG-1/2 Layer I/II/III Dolby AC3/AC3+ (optional1) DRA 2 CH/5.1 CH (optional1) 支持單聲道、雙聲道和立體聲，混音等 | |
解復用器 | 16 個硬件PID 過濾器（至少） | |
解擾器 | 支持DVB 通用解擾算法 | |
分辨率、顯示比 | 支持1080P，1080I，支持4:3和16:9 | |
5）、 整機功耗 ：工作狀態：小于5.5W，待機狀態：小于1W。

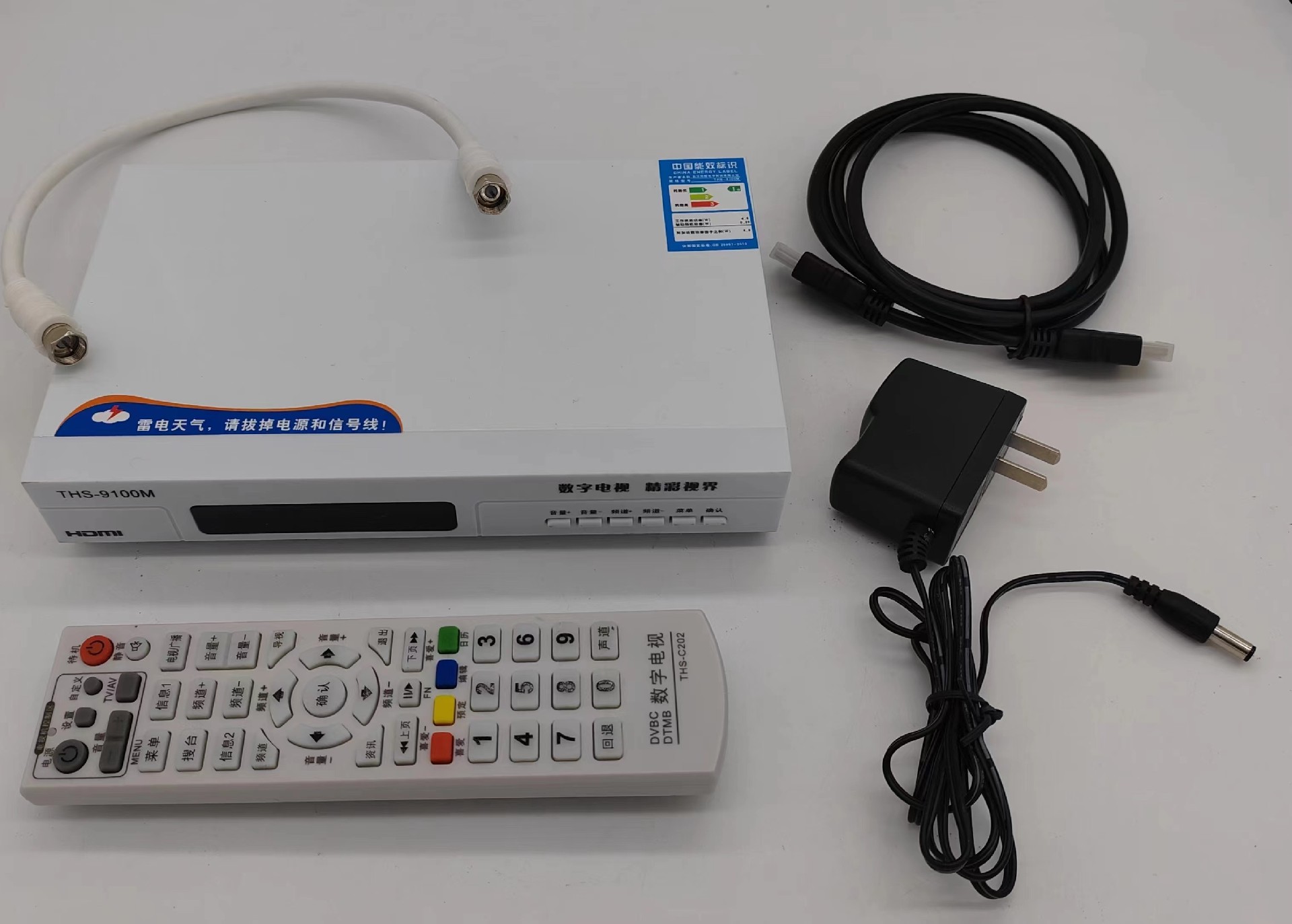

6）、貨物清單及實物圖
機頂盒配置清單 | |
主機 | 1臺 |
搖控器 | 1只 |
AV線 | 1根 |
高清線HDMI | 1根 |
電源適配器 | 1只 |
RF線（選配） | 1根 |
電池 | 1對 |
說明書 | 1份 |
合格證 | 1份 |
