1、我公司的THS-9100X數字電視機頂盒設計采用完全符合DVB-C標準,機頂盒具有國家3C認證,ISO9001質量體系認證,國家能效認證。符合國家廣播電影電視總局發布的《關于我國現階段有線電視綜合業務用戶終端體制的意見》及《數字 IRD 暫行技術規范》的相關建議要求。
2、機頂盒通過了中國強制性產品認證即3C(China Compulsory Certification)認證及國家能效標示認證。
3、同輝電子機頂盒產品從設計、電子元器件采購、主板貼片加工到整機裝配、老化、軟件升級等生產全過程都進行了嚴格的質量控制,出廠前經嚴格測試和檢查,確保產品指標符合要求,產品能長期穩定、可靠的運行。
4、產品受電電源電路采用寬電壓防雷電設計,產品穩定性大大提高,用戶配置電源及維修也更方便。

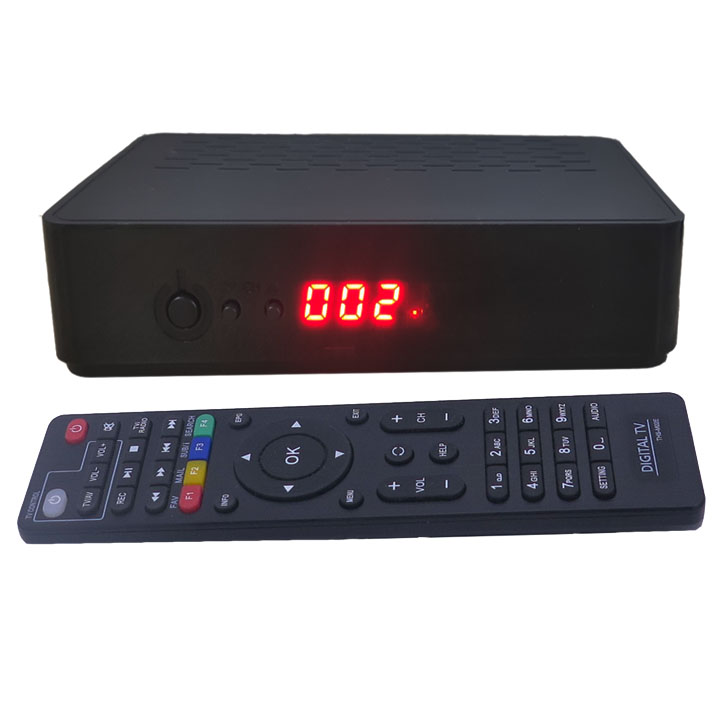

5、產品遙控器采用不銹鋼鍋仔片設計,防水防摔,手感好,使用壽命長。

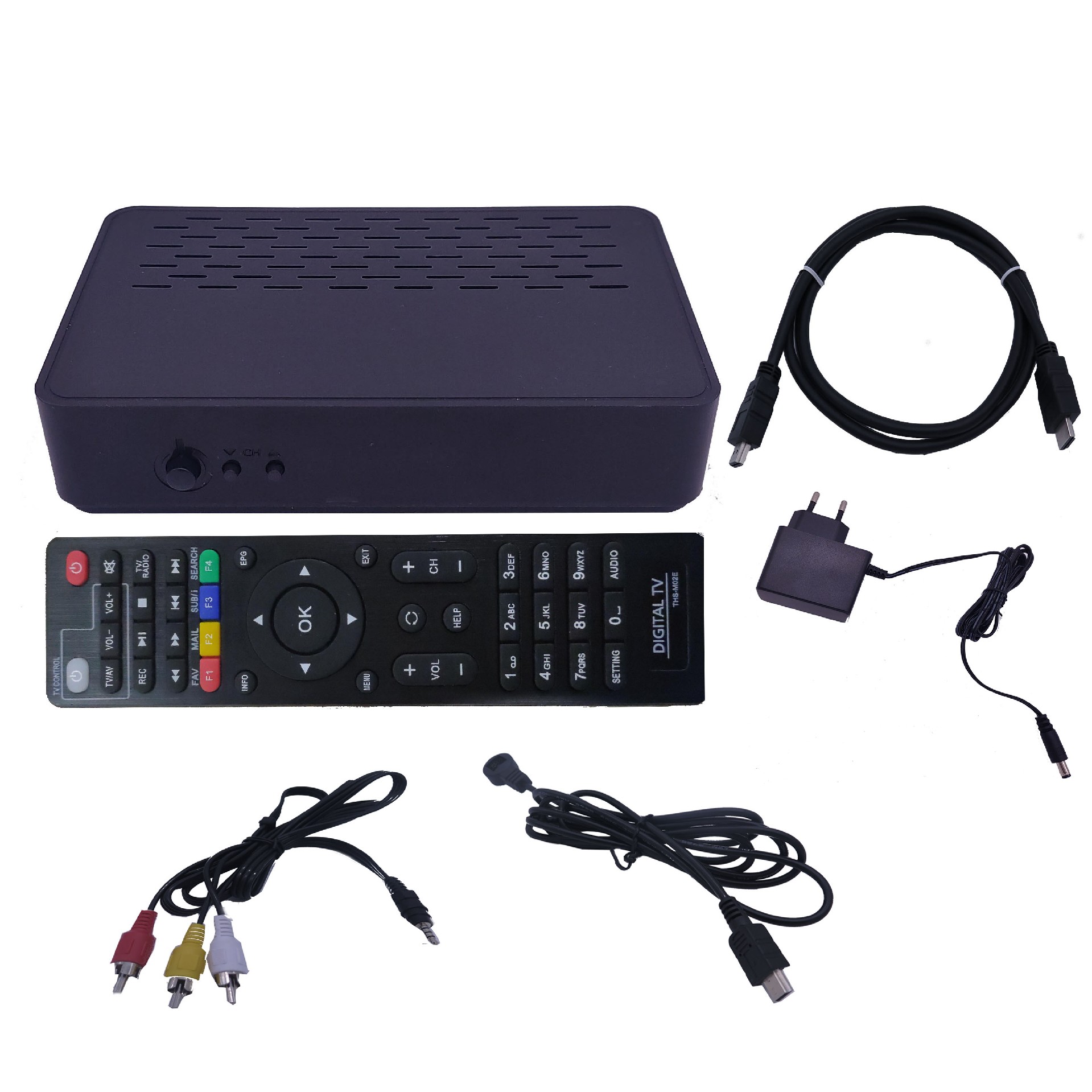

6、產品具有多款外觀設計供用戶選擇,有鐵盒、塑料盒,內置與外置電源設計等多種款式產品。

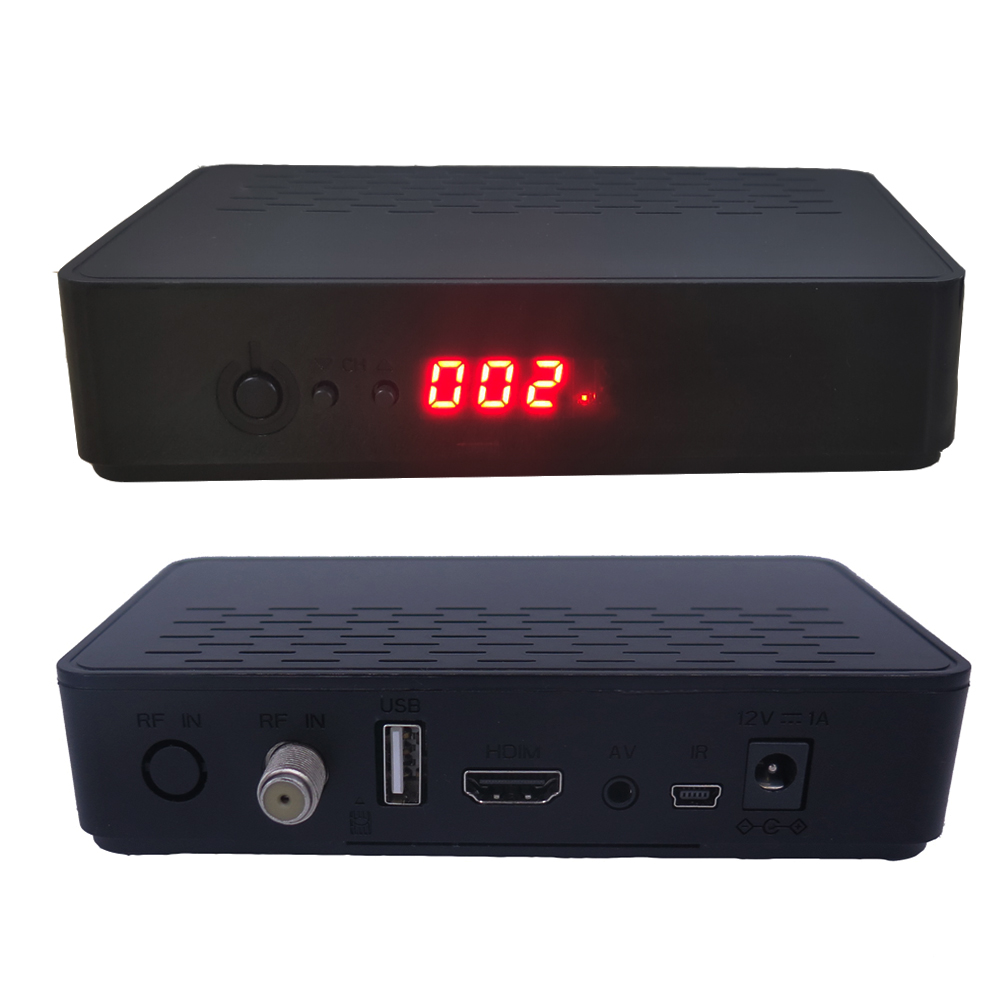

1、硬件平臺技術參數
1 | CPU處理器 | 雙 CPU 架構(MIPS 24KE) 處理器 |
2 | 主芯片 | M88CC6000-T (瀾起)內嵌512Mbits/1Gbits DDR |
3 | 高頻頭調諧芯片 | M88TC6800 |
4 | FLASH 存儲器 | 8MB(64Mbytes) |
5 | SDRAM | 1024Mbits DDR2(即1Gb內存) |
6 | 射頻輸入接口 | 英制F型 |
7 | 視頻輸出接口 | 1路CVBS復合信號, RCA接口 |
8 | 音頻輸出接口 | 1組左、右聲道(立體聲), RCA接口,600歐姆不平衡 |
9 | HDMI高清接口 | 1路,支持HDMI 1.4 |
10 | USB接口 | 1路USB 2.0接口 |
11 | 電源供電 | 電源適配器供電:5V/2A或12V/1A,(也可220V/AC) |
12 | 顯示面板 | 3位LED數碼管,1電源指示燈,1信號鎖定燈,2按鍵 |
2、主要技術指標
1)、射頻輸入
項目 | 參 數 |
射頻輸入頻率 | 47-870MHz |
輸入電阻 | 75歐姆 |
最小輸入電平 | UHF ≤25dBuV (模式7) |
VHF ≤24dBuV (模式7) | |
最大輸入電平 | ≥82dBuV |
物理頻道帶寬 | 8MHz |
高斯C/N門限 | 15.2dB (模式7) |
萊斯C/N門限 | 16.1dB (模式7) |
瑞利C/N門限 | 20.1dB (模式7) |
回波延時30uS | 23 dB (模式7) |
頻率捕捉范圍 | ±150kHz |
輸入反射損耗 | ≥8dB(在射頻調諧器當前調諧頻道進行測試) |
解調方式 | 自適應16,32,64,256 QAM(基本要求) |
符號率 | 3.6-6.952Mbaud(64QAM) |
2)、視頻輸出
項目 | 參 數 |
視頻輸出幅度 | 683.4 mVp-p |
視頻同步幅度 | 288.1 mVp-p |
視頻幅頻特性 | -0.16 dB (≤4.8MHZ以內) |
-0.34dB (4.8~5MHZ) | |
-1.08 dB (≥5.5MHz) | |
視頻信噪比(加權) | 66.3dB |
微分增益 | 2.1% p-p |
微分相位 | 1.7度p-p |
亮度 非線性 | 2.2% |
色度/亮度增益差 | 0.1% |
色度/亮度時延差 | 5.8ns |
K系數 | 1.9% |
3)、音頻輸出
項目 | 參 數 |
音頻輸出電平 | -0.8 dB |
音頻失真度 | 0.13 % |
音頻幅頻特性 | 0.27dB |
音頻信噪比(無權重) | 76dB |
音頻左右聲道串擾 | -77.5dB |
音頻左右聲道相位差 | 0.21度 |
音頻左右聲道電平差 | 0.1dB |
4)、信號解碼要求
信道編碼 | RS編碼 | RS ( 204,188 ) |
卷積交織深度 | I = 12 | |
升余弦平方根濾波滾降系數 | 0.15 | |
視頻解碼器 | 完全兼容DVB,支持:MPEG-2 MP@ML/HL H.264 BP (with no ASO/FMO), MP& HP@ L3/L4.1 AVS Jizhun profile @ L6.0/ L4.0 AVS Broadcast profile @ L6.0/ L4.0 MPEG-4 SP Profile, Advanced Simple Profile @ Level 5 without GMC/Data Partitioning/Reversible VLC VC1 SP@ML, MP@HL, AP@L0~3 H.263 baseline profile JPEG decoder engine | |
音頻解碼器 | 支持MPEG-1/2 Layer I/II/III Dolby AC3/AC3+ (optional1) DRA 2 CH/5.1 CH (optional1) 支持單聲道、雙聲道和立體聲,混音等 | |
解復用器 | 16 個硬件PID 過濾器(至少) | |
解擾器 | 支持DVB 通用解擾算法。 | |
分辨率、顯示比 | 支持1080P,1080I,支持4:3和16:9 |
1)已集成了國內多家主流CA,目前有:永新視博、數碼視訊、德芯&德芯COB、全智&全智COB、萬發、算通、聯廣視訊ABV、三洲訊馳等。
2)機頂盒的loader能夠滿足相關標準且運行穩定,對包括CA在內的軟件進行更換和升級,可以串口升級或在線升級。
3)支持自動和手動的全頻段搜索、支持單頻點搜索,自動全頻段一鍵搜索,搜索無需設置參數,也可以通過節目跟隨表開機秒搜臺,全由機房控制節目變動用戶無需操作,用戶可以按自己的喜好進行節目的編輯。
4)支持屏顯通知和郵件功能;支持父母鎖分級控制和節目定功能,具有分區功能,字幕廣播功能。
5)遙控器支持學習功能,遙控直線距離可達20米,可以通過機頂盒遙控器控制電視機電源。
6)支持數字視頻廣播的各項基本業務與字幕廣播應用功能,如數字視頻、音頻廣播、電子節目指南EPG。
