一．概述

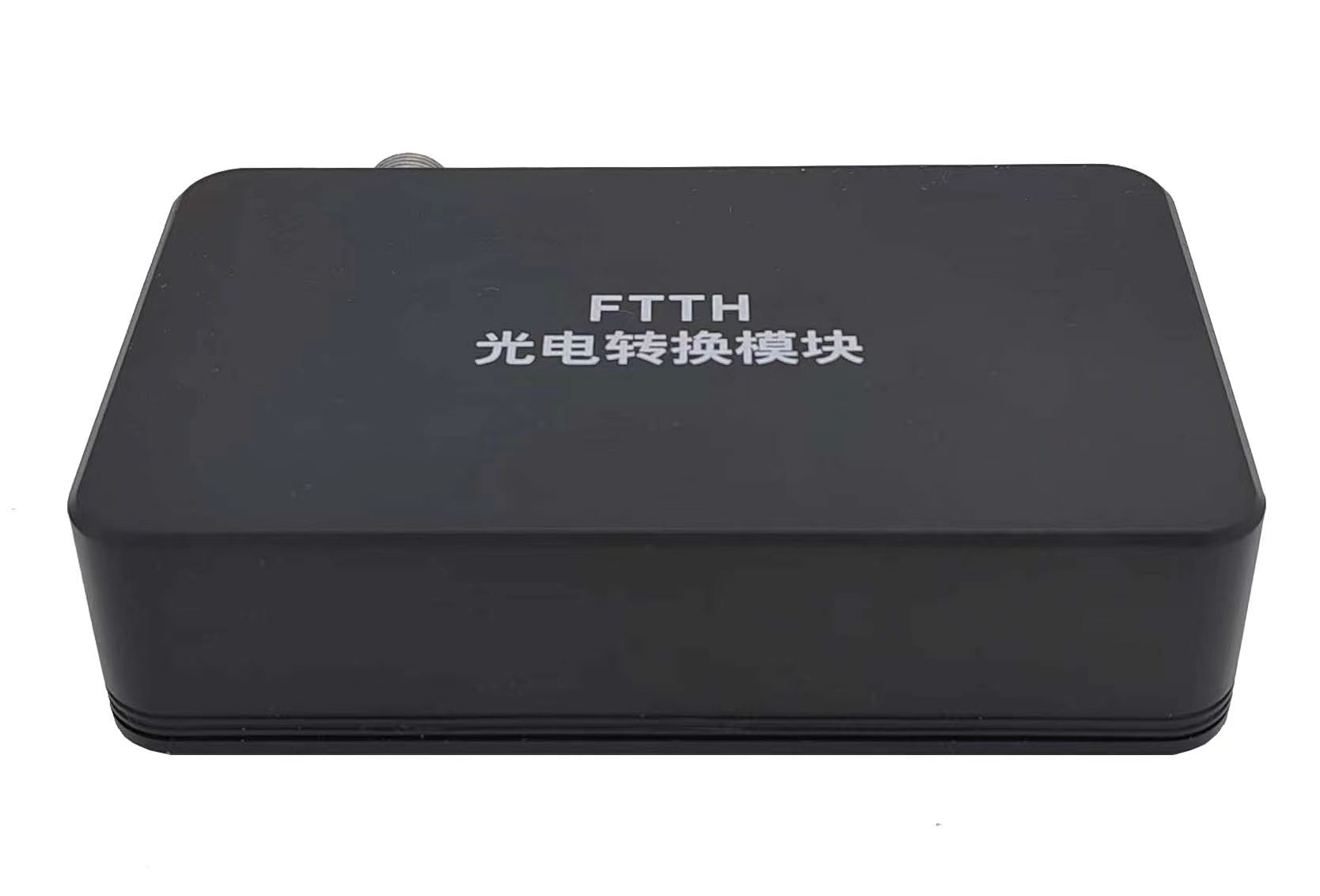

THS-005GT光電轉換模塊按照GY/T143-2000《有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》標準設計，可用于CATV有線網，數字網和電信網絡中，特別適用于光纖延伸到戶，光纖轉換成電信號接入數字機頂盒或TV機接入FTTH網絡。

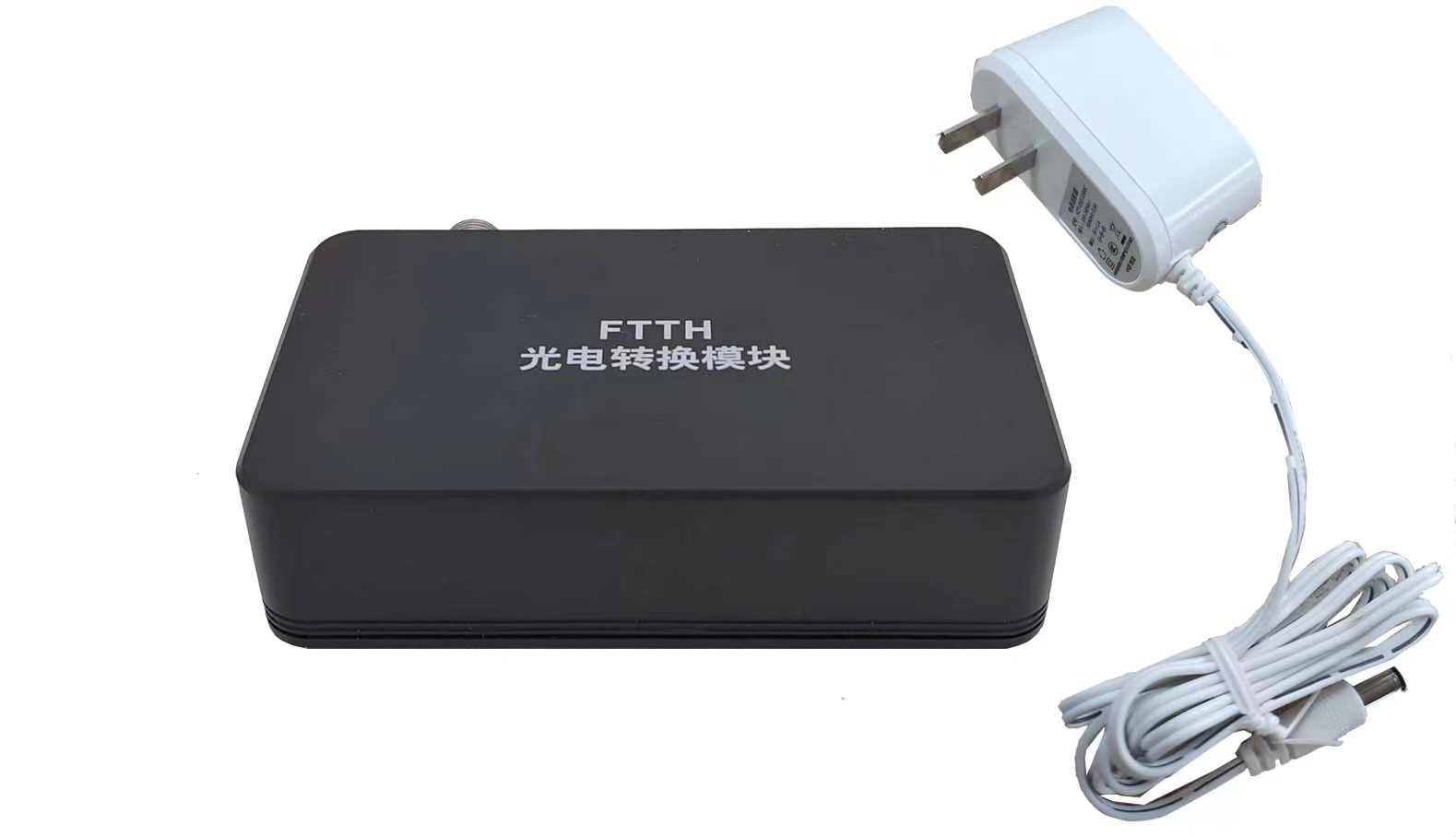

外置通過3C認證的高質量電源適配器5V-12V/DC可寬電壓供電。

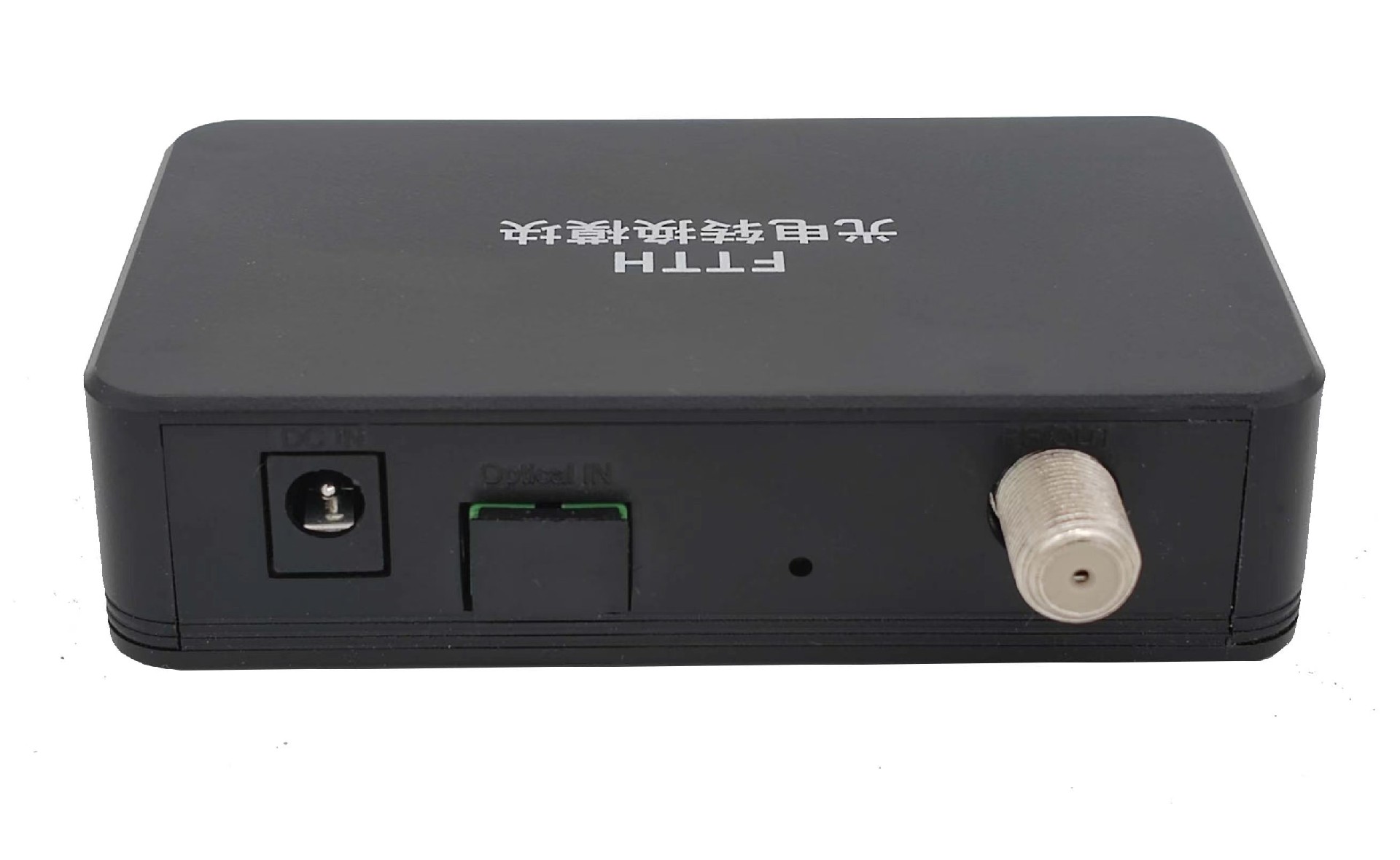

二．模塊背面結構及安裝連接圖
型號 | THS-005GT | ||
工作電壓DC IN | 5V~12V/DC | 功率 | <1W |
光口連接器 | SC/APC | OP IN 光信號入口 | +2~-18dbm |
電口連接器 | F公制 | RF OUT電信號輸出口 | ≥60dbm |
光波長 | 1310/1490nm | 頻率 | 47-1000Mhz |
平坦度 | ±0.74db | 工作濕度 | -20℃~+50℃ |
