1、我公司的THS-9100M數字電視機頂盒設計采用完全符合DTMB標準,機頂盒具有國家3C認證,ISO9001質量體系認證，國家能效認證。符合GB 20600-2006《數字電視地面廣播傳輸系統幀結構、信道編碼和調制》和H.264《ISO/IEC 14496-10:2010》/ AVS《信息技術 先進音視頻編碼 第二部分：視頻》（GB/T 20090.2）編碼標準，符合《數字視頻廣播中文業務信息規范JY/Z-174-2001》、《數字電視廣播電子節目指南信息規范》等。
2、THS-9100型系統產品符合有關家用電器的國家及行業標準，如：《信息技術機頂盒（包括電氣事務機頂盒）的安全》、《電網電源供電的家用和類似一般用途的電子及有關機頂盒的安全要求》、《聲音和電視廣播接收器及有關機頂盒無線電干擾特性限值和測量方法》、《信息技術機頂盒的無線電干擾極限值和測量方法》、《專用數字電視接收器通用規范》、《專用數字電視接收器測量方法》、《電工電子產品基本環境試驗規程總則》等。
3、機頂盒通過了中國強制性產品認證即3C（China Compulsory Certification）認證及國家能效標示認證。
4、同輝電子機頂盒產品從設計、電子元器件采購、主板貼片加工到整機裝配、老化、軟件升級等生產全過程都進行了嚴格的質量控制，出廠前經嚴格測試和檢查，確保產品指標符合要求，產品能長期穩定、可靠的運行。
5、產品受電電源電路采用寬電壓防雷電設計，產品穩定性大大提高，用戶配置電源及維修也更方便。
6、產品遙控器采用不銹鋼鍋仔片設計，防水防摔，手感好，使用壽命長。

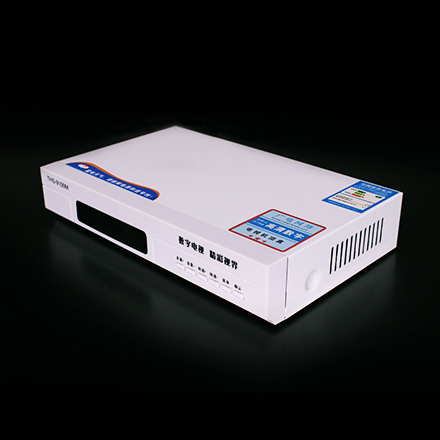

7、產品具有多款外觀設計供用戶選擇,有鐵盒、塑料盒，內置與外置電源設計等多種款式產品。
1、硬件平臺技術參數
1 | CPU處理器 | 雙 CPU 架構(MIPS 24KE) 處理器 |
2 | 主芯片 | M88CS8001 (瀾起)內嵌512Mbits/1Gbits DDR (H.265需用M88CS8051-T) |
3 | 高頻頭調諧芯片 | ATBM8880+Si2141 |
4 | FLASH 存儲器 | 8MB(64Mbits） |
5 | SDRAM | 64MB DDR2(即1Gb內存) |

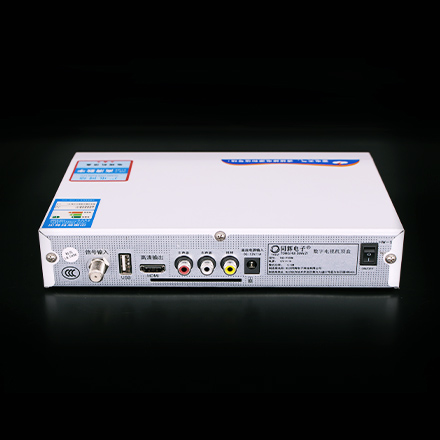

6 | 射頻輸入接口 | 英制F型 |
7 | 視頻輸出接口 | 1路CVBS復合信號， RCA接口 |
8 | 音頻輸出接口 | 1組左、右聲道（立體聲）， RCA接口，600歐姆不平衡 |
9 | HDMI高清接口 | 1路，支持HDMI 1.4 |
10 | USB接口 | 1路USB 2.0接口 |
11 | 電源供電 | 電源適配器供電：5V/2A或12V/1A，(也可220V/AC） |

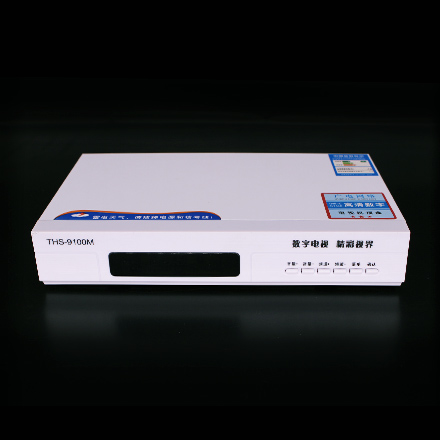

12 | 顯示面板 | 3位LED數碼管，1電源指示燈，1信號鎖定燈，6按鍵 |
2、主要技術指標
1）、射頻輸入
項目 | 參 數 |
射頻輸入頻率 | 47-870MHz |
輸入電阻 | 75歐姆 |
最小輸入電平 | UHF ≤25dBuV （模式7） |
VHF ≤24dBuV （模式7） | |
最大輸入電平 | ≥82dBuV |
物理頻道帶寬 | 8MHz |
高斯C/N門限 | 15.2dB （模式7） |
萊斯C/N門限 | 16.1dB （模式7） |
瑞利C/N門限 | 20.1dB （模式7） |
回波延時30uS | 23 dB （模式7） |
頻率捕捉范圍 | ±150kHz |
輸入反射損耗 | ≥8dB（在射頻調諧器當前調諧頻道進行測試） |
解調方式 | 自適應16，32，64，256 QAM（基本要求） |
符號率 | 3.6-6.952Mbaud（64QAM） |
2）、視頻輸出
項目 | 參 數 |
視頻輸出幅度 | 683.4 mVp-p |
視頻同步幅度 | 288.1 mVp-p |
視頻幅頻特性 | -0.16 dB (≤4.8MHZ以內） |
-0.34dB (4.8~5MHZ） | |
-1.08 dB (≥5.5MHz) | |
視頻信噪比（加權） | 66.3dB |
微分增益 | 2.1% p-p |
微分相位 | 1.7度p-p |
亮度 非線性 | 2.2% |
色度/亮度增益差 | 0.1% |
色度/亮度時延差 | 5.8ns |
K系數 | 1.9% |
3）、音頻輸出
項目 | 參 數 |
音頻輸出電平 | -0.8 dB |
音頻失真度 | 0.13 % |
音頻幅頻特性 | 0.27dB |
音頻信噪比（無權重） | 76dB |
音頻左右聲道串?dāng)_ | -77.5dB |
音頻左右聲道相位差 | 0.21度 |
音頻左右聲道電平差 | 0.1dB |
4）、信號解碼要求
1）已集成了國內多家主流CA，目前有：永新視博、數碼視訊、德芯、算通、聯廣視訊ABV、三洲訊馳、全智等。
2）機頂盒的loader能夠滿足相關標準且運行穩定，對包括CA在內的軟件進
行更換和升級，可以串口升級或在線升級。
3）支持自動和手動的全頻段搜索、支持單頻點搜索，自動全頻段一鍵搜索，搜索無需設置參數，也可以通過節目跟隨表開機秒搜臺，全由機房控制節目變動用戶無需操作，用戶可以按自己的喜好進行節目的編輯。
4）支持屏顯通知和郵件功能；支持父母分級控制和節目定功能，具有分區功能，字幕廣播功能。
5）遙控器支持學習功能，遙控直線距離可達20米,可以通過機頂盒遙控器控制
電視機電源。
6）支持?jǐn)?shù)字視頻廣播的各項基本業務與字幕廣播應用功能，如數字視頻、音頻廣播、電子節目指南EPG。
